一、項目所在地氣候特點
項目所在地為廣東省鶴山市鶴城新區，鶴山市位于廣東省南部珠江三角洲腹地，與南海、順德隔江相望，325國道、江鶴和佛開高速公路、江肇公路縱橫貫穿全市，水陸交通便利。鶴山地理位置,地處北回歸線以南(北緯22.29度--22.52度，東經l12.28度--ll3.25度)，屬南亞熱帶季風區，境內具有海洋氣候特征，溫、光、熱、雨量充足，四季宜種。年平均日照l789時，年日照率達40.1％日照時數，帶來太陽輻射熱量大，年平均輻射量l04.08千卡／厘米。氣候溫和，年平均氣溫22．6℃，年平均降雨量l700公厘左右。

二、用戶要求
1.日供熱水總量(liang)40m3，供水點溫度不低于55℃，滿足(zu)入住(zhu)人員生活用熱水需求；
2.在控制工程(cheng)成本(ben)的(de)基礎(chu)，采用(yong)新能(neng)源、新技術，實(shi)現(xian)環(huan)保、節(jie)能(neng)、降(jiang)耗、降(jiang)噪、減排；
3.計(ji)量直觀，收費、繳費方便(bian)、靈(ling)活(huo)；
4.作為形象工程，樹立新能源應用典范。

三、產品解決方案
有鑒于項目(mu)所在地的氣候特點、用(yong)戶的要求(qiu)及施(shi)工現場的實際情(qing)況，設計(ji)采用(yong)太陽能熱(re)(re)—空氣源熱(re)(re)泵熱(re)(re)水(shui)系統(tong)。具體如下：

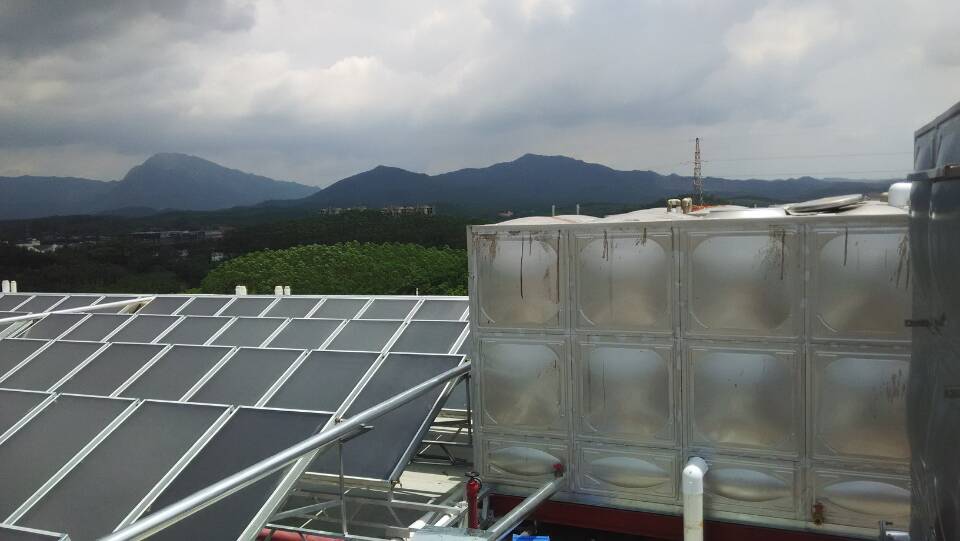

1.太陽能集熱(re)系(xi)統(tong)(tong)采用防(fang)臺風型30傾角安裝平板太陽能集熱(re)器、直接強制(zhi)循環系(xi)統(tong)(tong)；
2.輔助(zhu)加熱系統采用空(kong)氣源熱泵(beng)循環加熱系統；
3.自然壓力（定時）供水、定溫（定時）回水；
4. 低溫循(xun)環防凍；
5. IC卡機計量消費系統。

四、設計、施工及驗收標準和規范
（1）《建筑給水(shui)排水(shui)設計規范》（GB/50015-2003）
（2）《民用建筑太陽能(neng)熱水系統應用技術(shu)規范》（GB/50364-2005）
（3）《太陽熱水系統設計(ji)、安裝(zhuang)及工程驗收技術規范》（GB/T50495—2009）
（4）《平板(ban)型太陽能集熱器(qi)技術條件(jian)》GB/T6424-2007
（5）《平板(ban)型(xing)太陽能集熱(re)器熱(re)性能試驗方法》GB4271-2007
（6）《居(ju)住建筑(zhu)太(tai)陽能(neng)熱水系統設計(ji)、安裝及驗(yan)收規范》DB33/1034-2007
（7）《住宅建(jian)筑規范》GB50368-2005
（8）《屋面工程技(ji)術規范(fan)》GB50345-2004
（9）《屋(wu)面工程質量驗收規(gui)范》GB50207-2002
（10）《建筑工程施工質(zhi)量驗收統一標準》GB50300-2001
（11）《建筑物(wu)防(fang)雷設(she)計(ji)規范》（2000 年版）GB50057-94
（12）《建筑給水排水設(she)計規范》GB50015-2003
（13）《太(tai)陽(yang)熱水系統設(she)計(ji)、安裝及工程驗(yan)收(shou)技術規范》GB/T18713-2002
（14）《建(jian)筑給(gei)水(shui)(shui)排水(shui)(shui)及采暖工程施(shi)工質量(liang)驗收規范》GB50242-2002
（15）《民用(yong)(yong)建筑太陽能熱水系統應用(yong)(yong)技(ji)術規范》GB50364-2005
（16）《鋼結構(gou)工(gong)程施工(gong)及驗(yan)收(shou)規范》GBJ205－2000
（17）《碳素鋼結(jie)構》GB/T700－1988
（18）《設備及管道保溫(wen)技(ji)術通則》GB 4272-1992
（19）《太(tai)陽能熱(re)利(li)用(yong)術語》GB/T 12936－1991
（20）《建筑(zhu)物防雷(lei)設計施工及驗收規范》GB 50057-1994
（21）《建筑給排水及采暖工程施工質量驗收規范》GB 50242-20021.

五、設計參數
項目(mu)名稱(cheng)：鶴山市德(de)萬(wan)實業有限(xian)公司(si)宿舍（三）中央供(gong)熱(re)水(shui)工程(cheng)項目(mu)。
1、用水人數：744人（2層(ceng)12間(jian)、3~6層(ceng)28間(jian)/層(ceng)，按(an)6人/間(jian)計）；
2、用(yong)熱水(shui)量：50~60L/人(ren)?日(ri)；
3、太(tai)陽能(neng)單(dan)位面(mian)積配水(shui)(shui)量：75~95Kg/m2，10P空氣源熱(re)泵標準工況時(shi)產水(shui)(shui)量：780L/h；熱(re)水(shui)(shui)用水(shui)(shui)方式(shi)：花灑淋浴；
4、熱(re)水溫度：55℃；總用熱(re)水量：40,000L/日；全天候(hou)或定時供應熱(re)水；
5、熱水系統類型：太陽能(neng)+熱泵(beng)輔助加熱；
6、本工程(cheng)為樓面(mian)主體(ti)工程(cheng)，冷(leng)水、熱水及(ji)回水管(guan)道樓面(mian)接駁。


六、設計計算
1、熱(re)水(shui)計算噸位：按每日(ri)產40噸55℃熱(re)水(shui)計算；
2、全年冷水（平(ping)均）計算(suan)溫度：15℃；熱水計算(suan)溫度：55℃；
3、太陽能(neng)面(mian)積計算
系(xi)統(tong)集熱器總面(mian)積(ji)(ji)的計算(suan)依(yi)據為(wei)：GB 50364-2005《民用(yong)建筑太陽能(neng)熱水系(xi)統(tong)應用(yong)技術(shu)規(gui)范》，直接系(xi)統(tong)集熱面(mian)積(ji)(ji)總面(mian)積(ji)(ji)按(an)式（1）計算(suan)：
式(shi)（1）
式中：
——直接(jie)系統集熱器采光面積，㎡；
——日均用(yong)水量，kg；（取40，000Kg/d）
——貯水(shui)箱內水(shui)的(de)設計(ji)溫度(du)，℃；（取55℃）
——水(shui)的定(ding)壓比(bi)熱容(rong)，4.187KJ/（㎏?℃）；
—— 水的初始溫度，℃；（取15℃）
——當地集(ji)熱器(qi)采(cai)光面上的年平(ping)均(jun)日(ri)太(tai)陽輻照(zhao)量KJ/㎡；（取11680KJ/㎡）
——太陽(yang)能(neng)保(bao)證(zheng)率(lv)，％；根據系統使(shi)用(yong)期內的太陽(yang)輻照、系統經濟性及用(yong)戶要(yao)求等因(yin)素綜合考(kao)慮后確定，宜(yi)為30％～80％；（廣(guang)州(zhou)為III類資源較富區，取42%）
——集熱(re)器的年平均集熱(re)效(xiao)率；具體數值應(ying)根(gen)據集熱(re)器產(chan)品的實際測試結(jie)果而定；（取0.55）
——貯水箱和管路的(de)熱損失率；根據經驗(yan)宜取值為0.10～0.20。（取0.10）
計(ji)算(suan)得(de)，AC=486.64㎡,根據現場實際安裝432㎡；
4、綜上：全(quan)年(nian)（按365天計）生產(chan)40噸(dun)熱水(shui)的總耗(hao)能為：
式（2）
式中：
c——水的定壓比熱容；c=4.187KJ/(kg?℃)；
m ——生產熱水總量（40,000Kg）；
tend ——保溫水箱的(de)設計溫度（55℃）；
tl——水的初始(shi)溫度(du)（15℃）；
計算得，Q=2.445×109KJ/年
5、產40000L熱水所(suo)需(xu)熱泵機組選型(xing)計算：
1）生(sheng)活熱水(shui)總需要的熱量：
① 設(she)水溫10℃升(sheng)至55℃；
② 每天所需熱(re)水40000L；
③ 加熱(re)所需(xu)的熱(re)量：
Q＝40000×（55℃－10℃）×1kcal/℃?kg＝1800000kcal
單位換算：1kcal＝4.1868KJ
④ 總熱(re)量：
Q＝7536240 KJ＝2093.4 kW?h
⑤設機組加熱8小時計算
P每小時制熱量＝261.7 Kw
⑥熱(re)泵機組選型：
⑦根(gen)據(ju)熱(re)泵(beng)產品技術參數，KRF360/SW-A型號(hao)空氣源(yuan)熱(re)泵(beng)制熱(re)量為36Kw,產水量為：780L/H,輸入功(gong)率為：8.5kW，現根(gen)據(ju)冬天和陰雨天氣熱(re)泵(beng)機(ji)組(zu)：
261.7 Kw÷36Kw/臺＝7.27 臺
根據計算結(jie)果，該工程選用(yong)8臺KRF360/SW-A型號(hao)空(kong)氣源熱(re)泵熱(re)水(shui)器機組，總制熱(re)量為Q=8×36=288kW（標(biao)況(kuang)）為輔(fu)助設(she)備，滿足124個房(fang)間(jian)（740人）的熱(re)水(shui)要求(qiu)。
